レガシィ BP BL エアコンフィルターの交換方法 外し方【写真付】

レガシィ
Processed with MOLDIV

・素人だけど、レガシィのエアコンフィルター自分で交換できるの?

・自分でレガシィのエアコンフィルター交換したいけど、やり方知らないから詳しく教えて欲しい!

こんな疑問にお答えします。

この記事を書いている私は、スバルの整備士を6年間やってきて自分の車のエアコンフィルターはもちろん、レガシィBP BL系のエアコンフィルター交換を何十台と作業してきました。

これから紹介する記事の信憑性に繋がるかと思いますので、是非最後までご覧ください。

これから紹介する内容を一本の動画にしました!

レガシィ BP BL エアコンフィルター交換方法 外し方

レガシィ BP BL エアコンフィルターの交換方法 外し方

レガシィ BP BL エアコンフィルターの交換方法、外し方はとても簡単です。

取り外しが必要な部品数も少なく、作業時間も15分程度で完了します。

ただ、一点だけ取り外しにコツがいる部品がありますので、これから紹介する内容を見て意識しながら作業してみてください。

グローブボックスを外す

レガシィのエアコンフィルターは、グローブボックスの奥にあります。

グローブボックスを外すのに、取り外しが必要なパネルがありますので、順番に説明していきます。

最初に外す部品は、下の写真にあるグローブボックス横のパネルです。

赤丸で囲ったところに「内張外し」を入れると、パネルに隙間ができて外しやすいです。

内張外しはこれ1つあれば十分です。

お店に作業を依頼して工賃数千円払うよりも、400円出してこれを買って自分で作業した方が絶対にお得ですね。

最初のパネルが外れると、上の写真のような状態になります。

写真、赤丸の突起部に、紐が掛かっているので外してください。

紐が外れると、グローブボックスが勢いよく開くようになります。

次はグローブボックスの横部分を上の写真のように、横から内側へ押して赤丸で囲った「ストッパー」を外してください。

これは反対側にもあるので、同じように内側へ押しながら「ストッパー」を外してください。

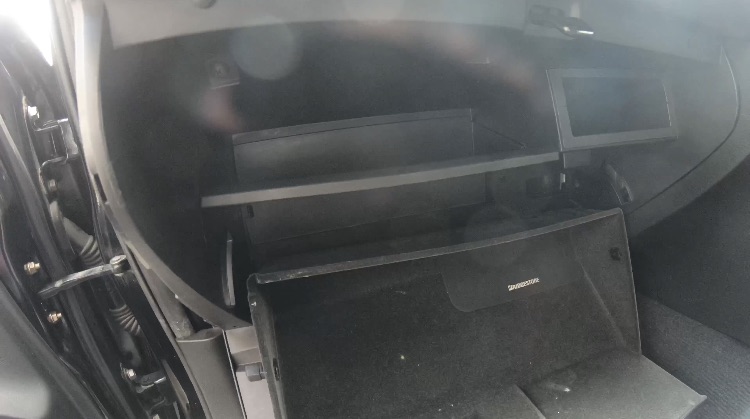

左右の「ストッパー」が外れると、上の写真のようにグローブゴックスの蓋が大きく開くようになります。

写真のようになればOKです。

ここでレガシィBP BL系の「後期タイプ」はグローブゴックスの蓋を引っ張って外してください。

「前期タイプ」はグローブボックスの蓋が外れない構造になっているので、先ほどの写真の状態でOKです。

仕切りパネルを取り外す

続いてはグローブボックスの中にある「仕切りパネル」を外します。(赤枠

この「仕切りパネル」は外すのにちょっとコツがいります。

下の写真に「仕切りパネル」を外す番号がふってありますので、その順番で外すと作業しやすいです。

①と②は矢印がふってありますので、その方向に横のパネルを押し広げながら「仕切りパネル」のツメを外してください。

「仕切りパネル」の下側、③部分を手前に引くと「仕切りパネル」が外れます。

下の写真は「仕切りパネル」に付いてるツメの構造です。

ちょうど「裏側の上」にあるツメで、角ばってます。

下の写真は「裏側の下」に付いてるツメで、三角形ですね。

上記の写真を見て、ツメの構造を意識しながら外してみてください。

エアコンフィルター取り外し 交換

いよいよ、レガシィのエアコンフィルターを取り外します。

ここからは楽勝です。

下の写真、赤丸部のツメ4箇所を外して、エアコンフィルターが入っている白いケースごと引っ張り出して取り外します。

いやー汚いですね。。笑

この白いのがスバル純正のエアコンフィルターですね。

この白いフィルターを、DENSO製のエアコンフィルターに交換します。

写真左下、赤丸で囲ったところに「DCC1003」と記載があります。

これはスバル、レガシィBP BL用のエアコンフィルターの型番です。

購入する際はこの型番のエアコンフィルターを選んでください。

古いエアコンフィルターをケースから外したら、新品のエアコンフィルターを取り付けます。

DENSO製のエアコンフィルターには下の写真のように向きが記載されてますので、矢印が上になるように組み付けてください。

白丸にエアコンフィルターの「ジャバラ部」をひっかけて取り付ければ完了です。

復元

エアコンフィルターの交換が終わったら、取り付けの逆手順で復元していけばOKです。

取り付け時にはツメがしっかりハマっているか確認しましょう。

下の写真、紐をひっかけるのを忘れやすいので注意しましょう。

レガシィ BP BL エアコンフィルターの交換方法 外し方【まとめ】

いかがでしたでしょうか?

今回はレガシィ BP BL エアコンフィルターの交換方法 外し方を解説しました。

最後までご覧いただき、ありがとうございます!
